PHC-W
영구 벽체 흙막이
PHC-W 흙막이겸용
건축영구벽체 공법
공장제작된 검증된 품질의 PHC파일을 흙막이 및 지하벽체로 활용하여 공사비용과 공사기간을 줄이고 지하의 면적을 더 활용할 수 있도록 하는 공법

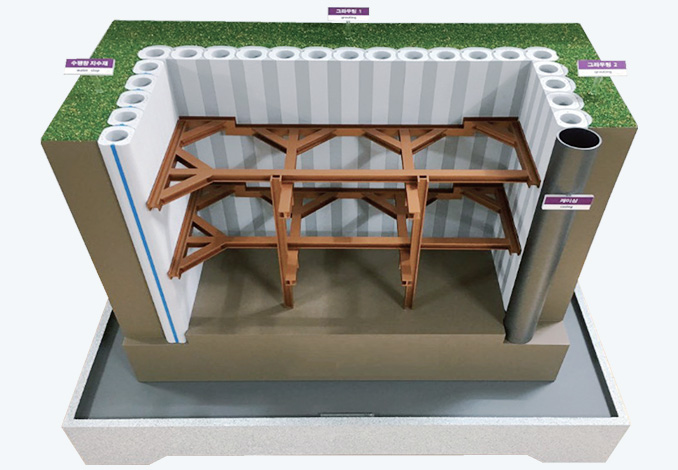

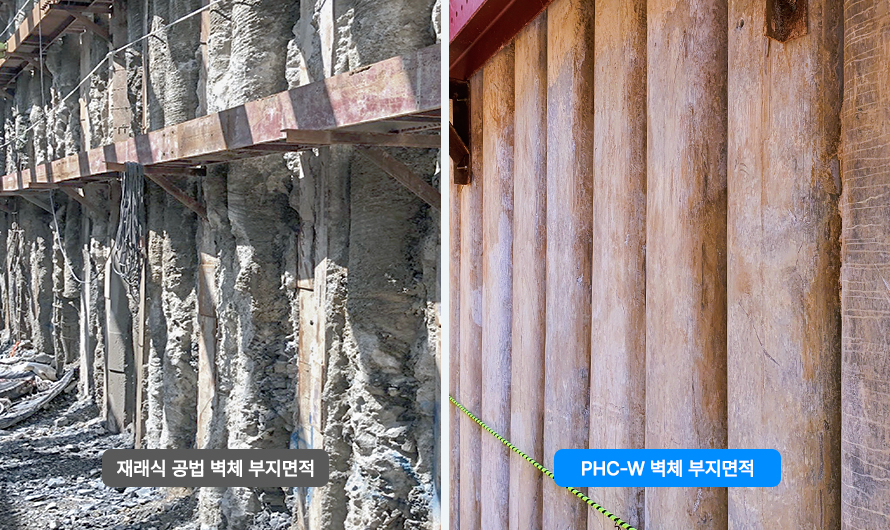

벽체 품질 균질
검증된 품질의 PHC 파일로 품질이 우수하고 균일함 (재래식 CIP는 현장타설말뚝으로 품질이 균일하지 않음)
지하벽체 추가시공 최소화
PHC 파일이 벽체의 역할을 하여 지하벽체 추가 시공 최소화 (재래식 CIP는 지하벽체의 역할을 하지 못해 두꺼운 지하벽체 시공)
협소한 신축공사에도 효과적으로 적용가능

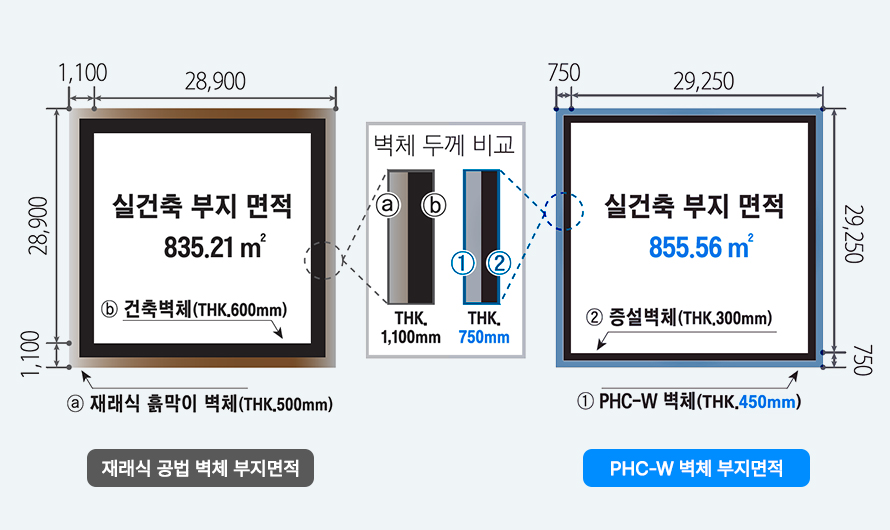

건축계획시 지하외벽 두께를 300mm 이하로 설계하여 도심지나 대지공간이 협소한 신축공사에 효과적으로 적용가능
지하층 깊이에 상관없이 사용가능

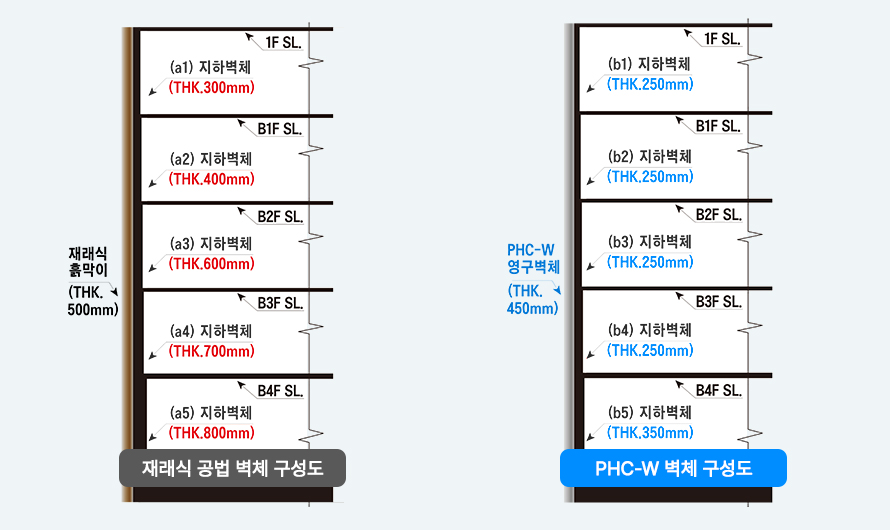

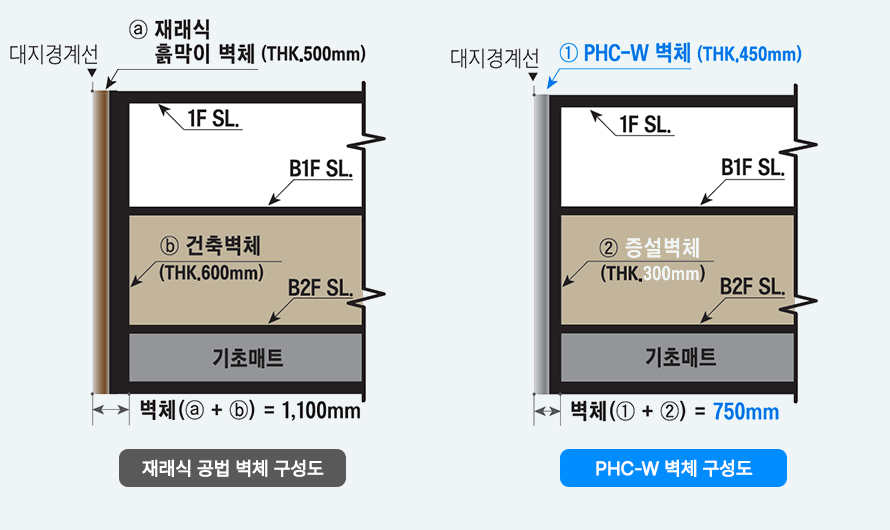

재래식공법 지하벽체 두께의 약 1/2 두께로 동일 성능 발휘
PHC-W 형상 및 각부 명칭

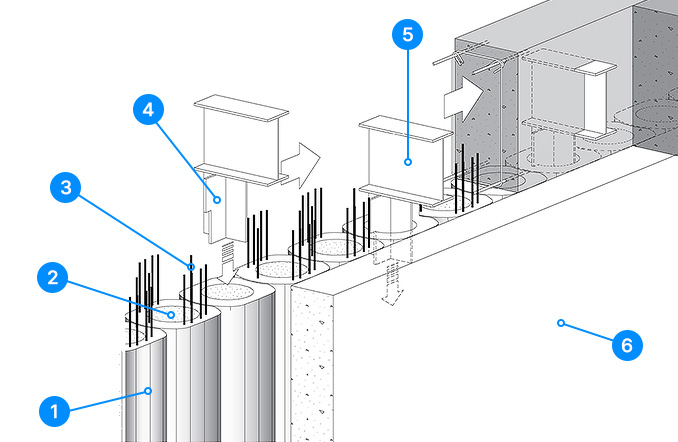

각부 명칭
1
PHC-W 파일
2
내부 콘크리트 채움
3
PHC-W 강연선
4
보강플레이트
5
전단연결재
6
지하외벽
PHC-W 공법 특장점
안전한 강성 흙막이 벽체 형성
말뚝 겹침시공, 벽체의 수직도 우수, 특성에 따른 강선 최적배치, 지보공 설치 응력집중 無, 벽체 품질 균일
기존 공법 대비 공사비 10%절감 가능
無 천공 그라우팅, 면정리 작업 無, H형강 사용 無, 현장타설 無
공정이 간편하여 공기 10% 단축 가능
차수공 용이, 지보공 설치 용이, 기성말뚝으로 공정이 단순
PHC-W 흙막이 공법의 시공순서
01

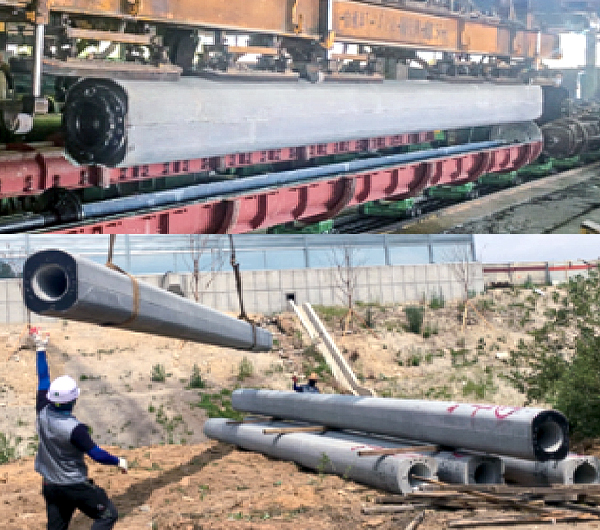

파일 생산 / 현장 반입
02

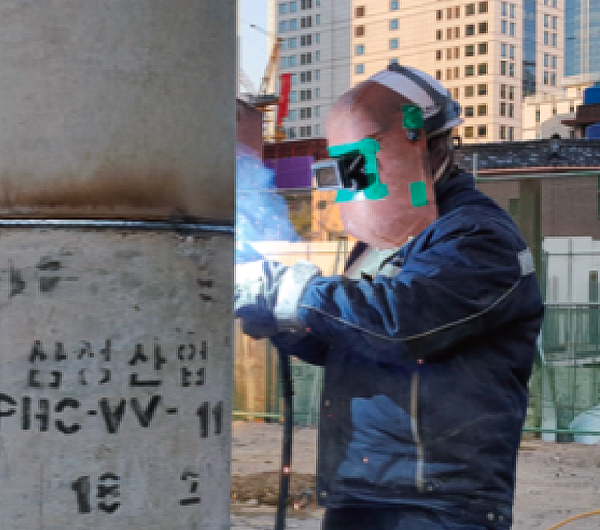

파일 현장 용접
03

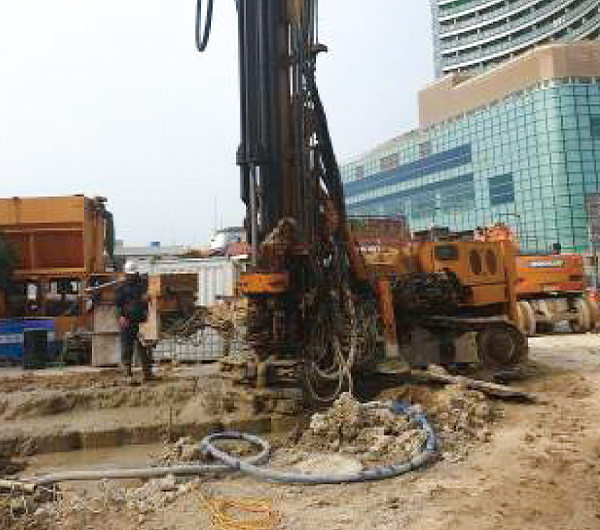

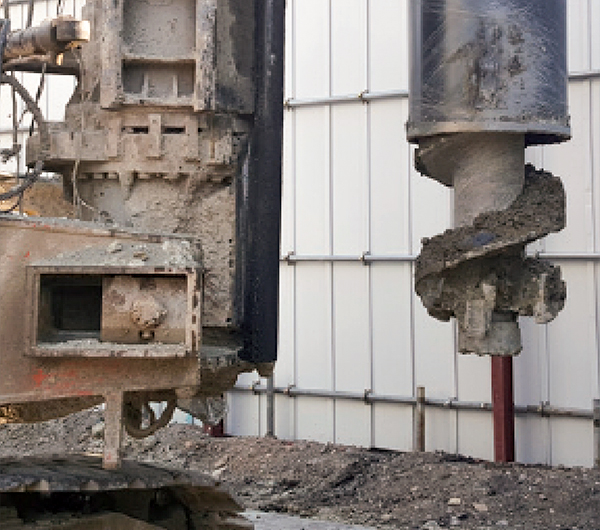

천공 후 케이싱 설치
04

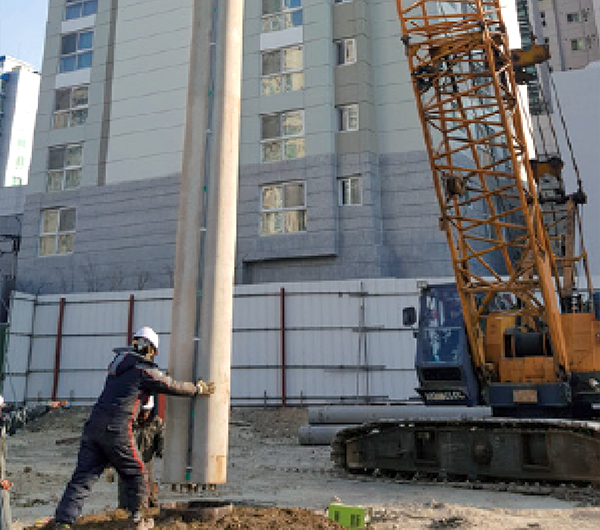

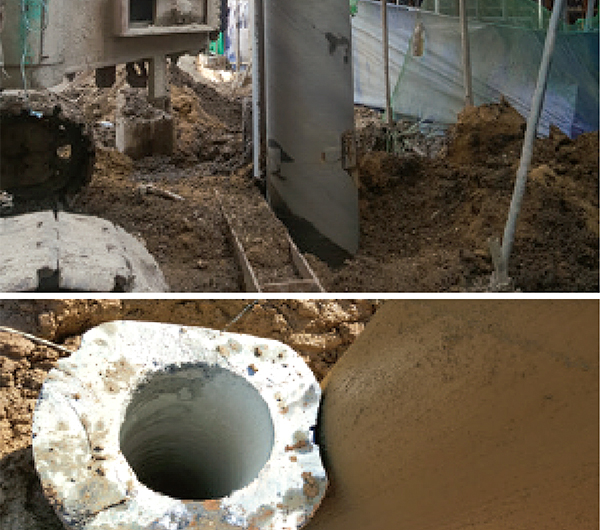

PHC-W 파일 근입
05
후속공 연속시공
06

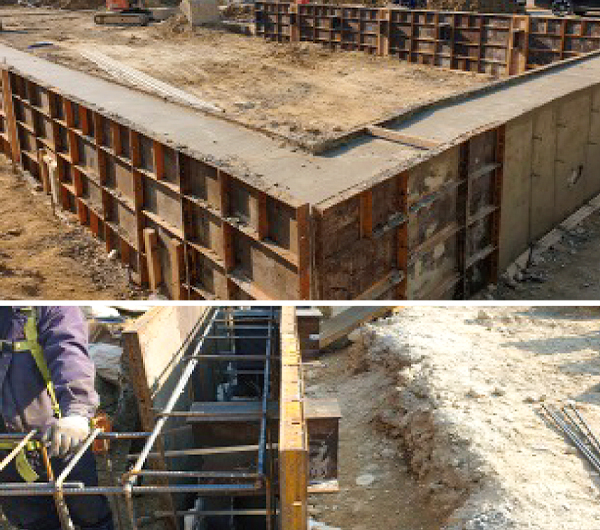

전단연결재 / 캡빔 설치
07
그라우트 주입
08

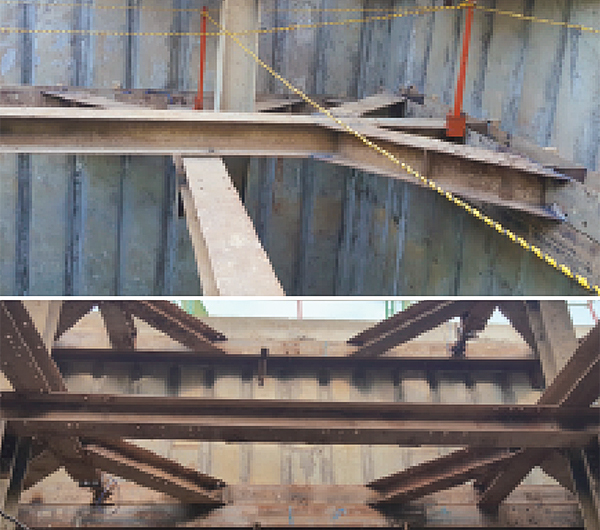

지보재설치 및 굴착
