CFT기둥
내진보강공법
Concrete Filled steel Tube
Column Seismic Reinforcement
CFT기둥 내진보강공법
CFT(Concrete Filled steel Tube)기둥 내진보강공법은 기존의 철근콘크리트 부재표면에 CFT 접합장치를 설치하고,
CFT기둥을 접합장치에 용접하여 일체화 한 후, 고성능 몰탈(무수축몰탈)을 주입하여 기존 철근콘크리트의 내진성능을 향상시키는 공법

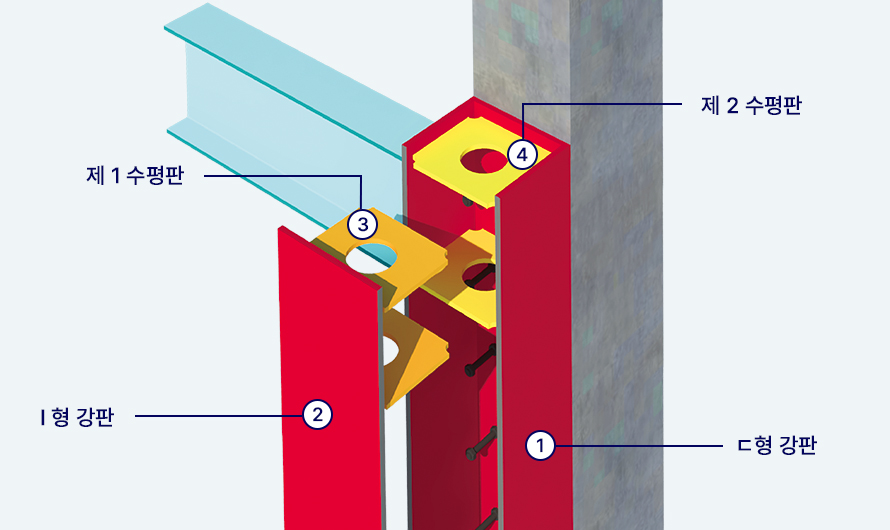

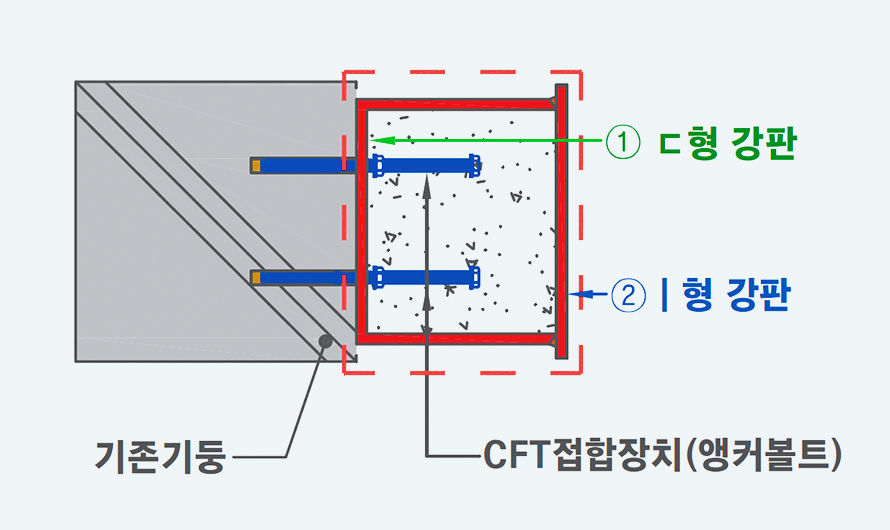

CFT 내진보강기둥 단면 상세도
CFT 내진보강기둥

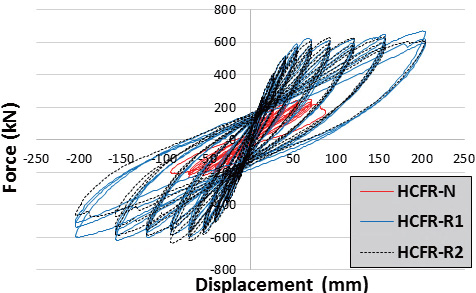

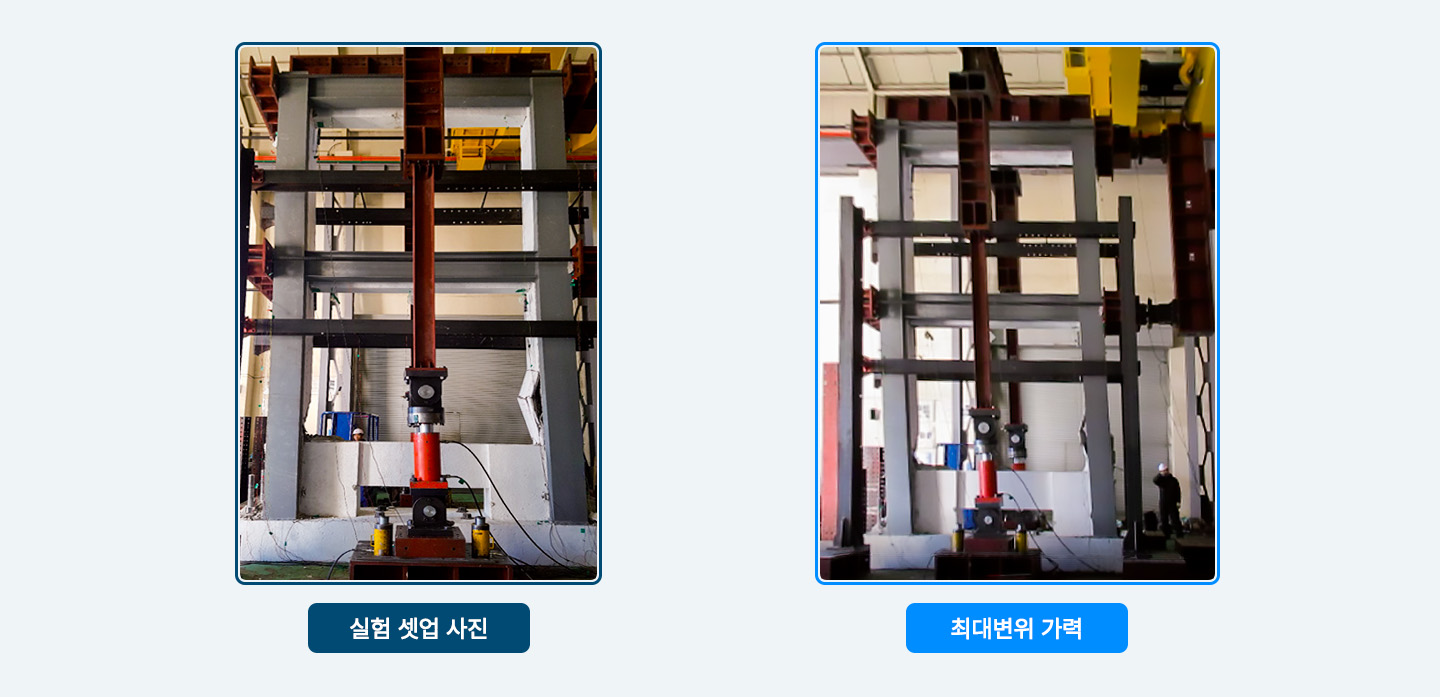

성능검증
" 실험 결과 무보강에 비해 CFT기둥 보강의 경우 강도가 약 250%이상 증가 "
| 실험체명 | 강도(kN) | 비율 |
|---|---|---|
| HCFR-N (무보강) | 247.86 | 100% |
| HCFR-R1 (보강1) | 625.91 | 252% |
| HCFR-R2 (보강2) | 627.07 | 253% |
CFT 공법 특장점
자재공급 편리성
일반적으로 사용되는 자재들로 시공됨
공사기간 단축
심플하고 직관적인 공정으로 공기 단축 가능
시공 편리성
외부에서 공사가 완료, 사용성을 해치지 않음
공법의 신뢰성
2021년 90여건의 보강실적을 보유함
보강대상 손상최소화
기존 기둥에 설치되어 해체 및 파손이 최소화 됨
공법의 심미성
보강부에 마감재를 자유롭게 선택하여 디자인이 가능함
시공 방법

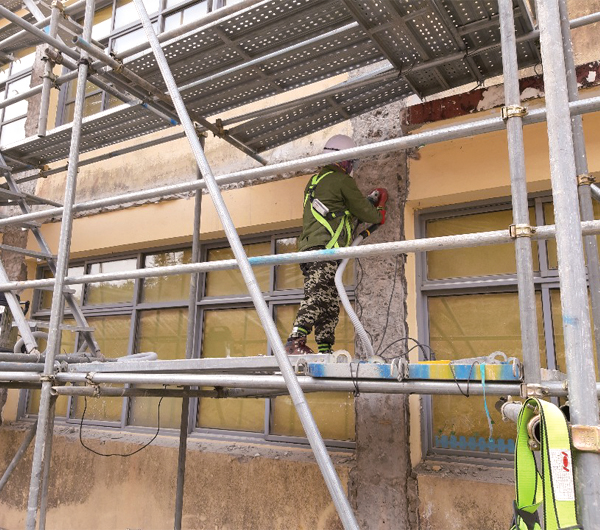

01
기존 바탕면 처리

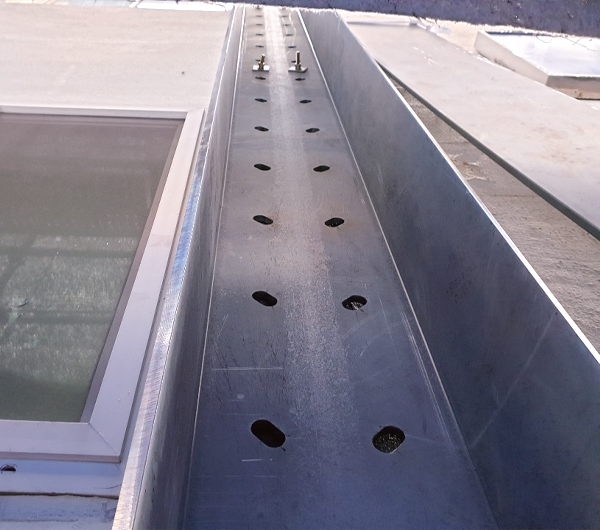

02
박스형 강판 설치
(제 1 수평판 설치)
03

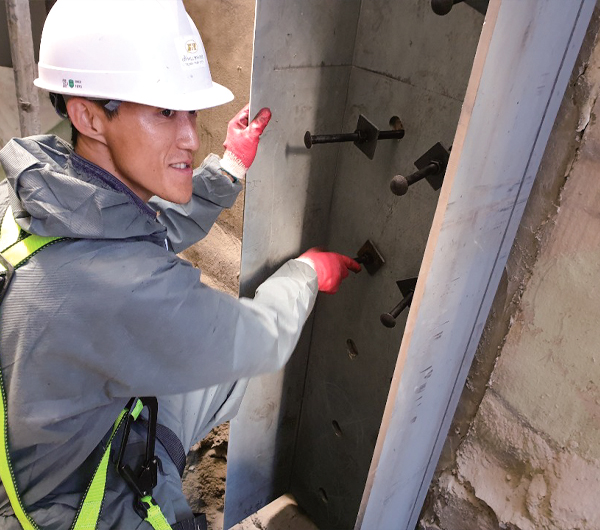

앵커 볼트 설치
(천공 및 삽입)

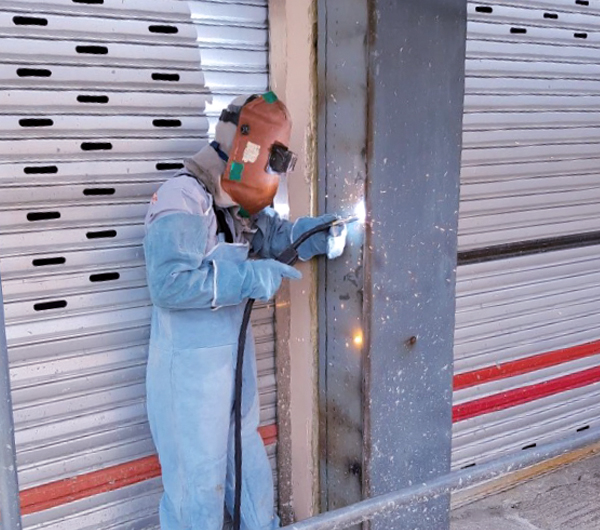

04
박스형 강판, 제 1 수평판 용접
05

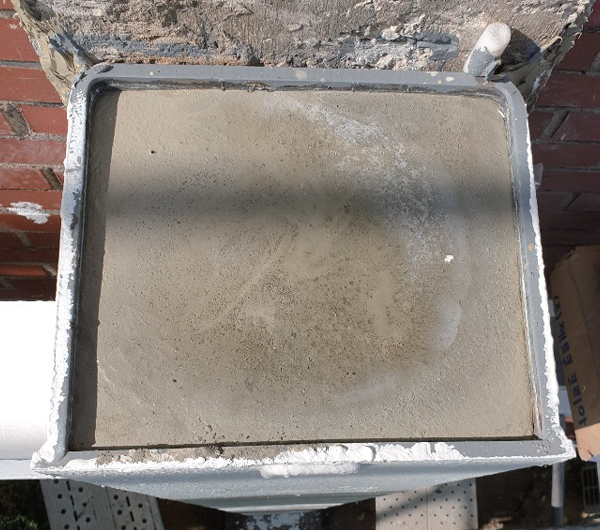

무수축 몰탈 충전

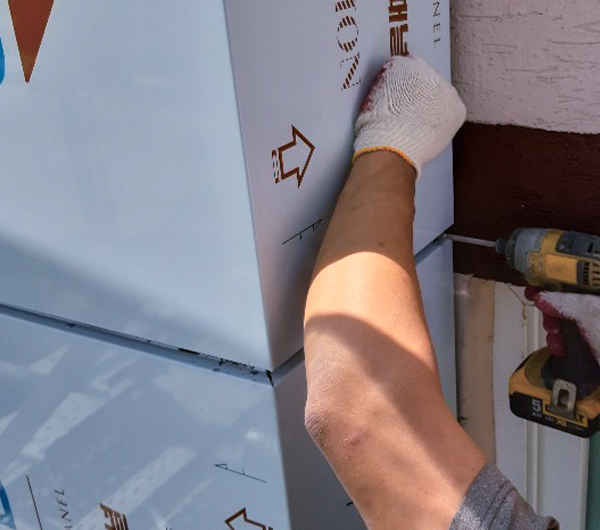

06
외부 마감
기술인증 현황

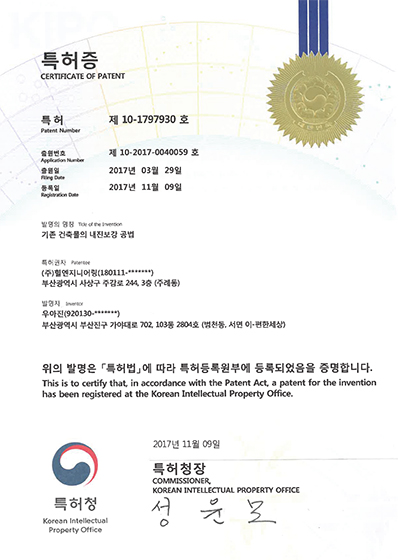

특허 제 10-1797930호
특허청

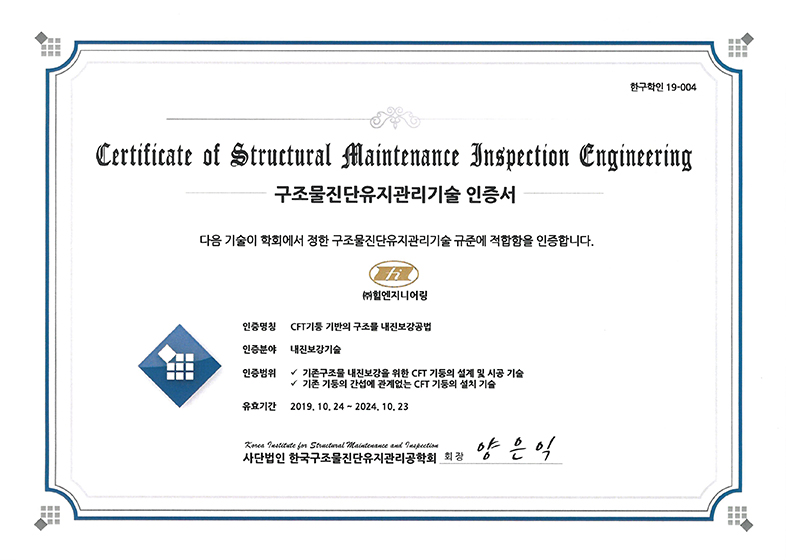

구조물진단유지관리기술 인증
사단법인 한국구조물진단유지관리공학회

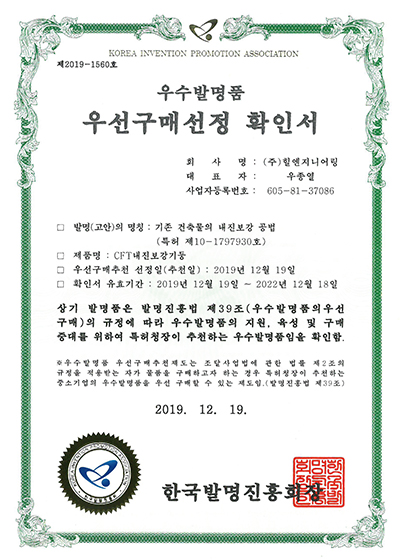

우수발명품 우선구매선정 확인서
한국발명진흥회

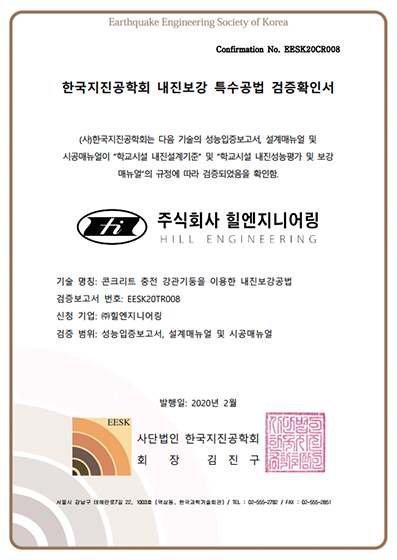

특수공법 검증 확인서
지진공학회

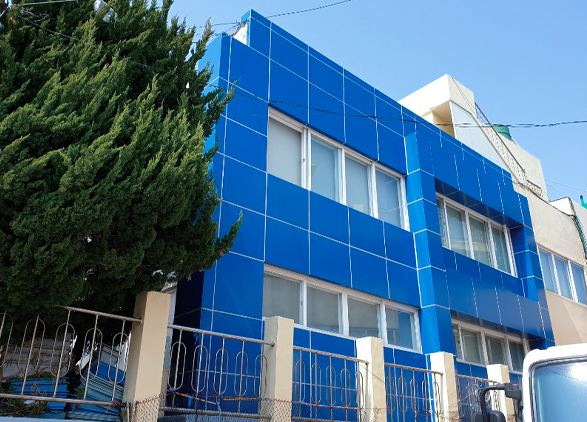

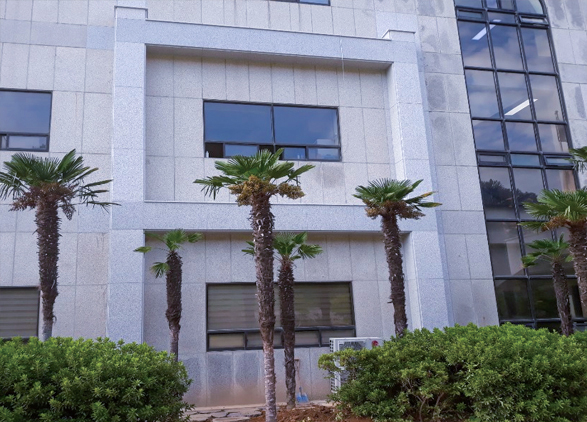

적용사례
공공기관
관공서, 소방서 등 국가 또는 지방자치단체의 공무를 수행하는 시설

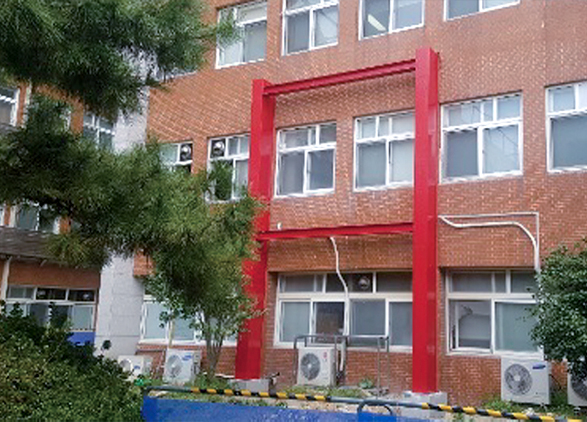

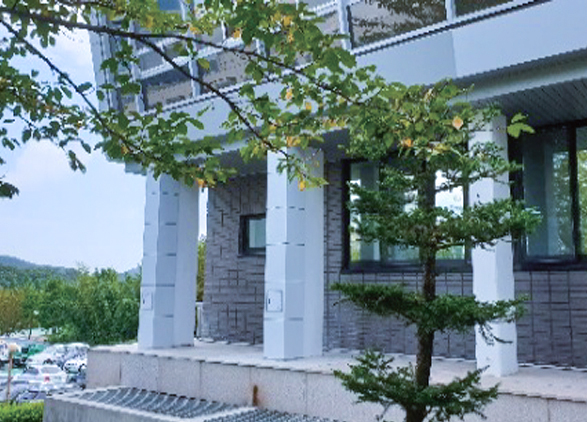

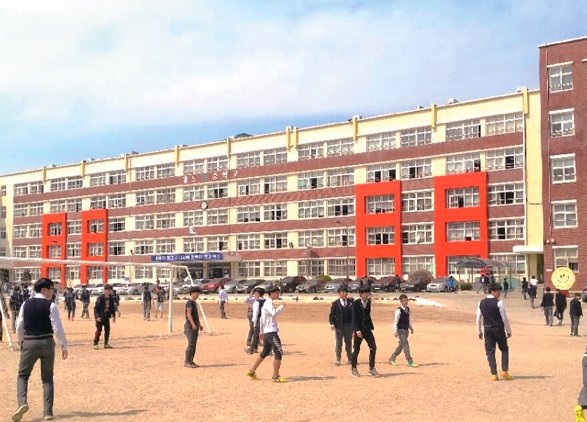

2015년 포항 ○○중학교
2018년 ○○주민센터
2018년 부산 ○○보건소
2019년 ○○대학교

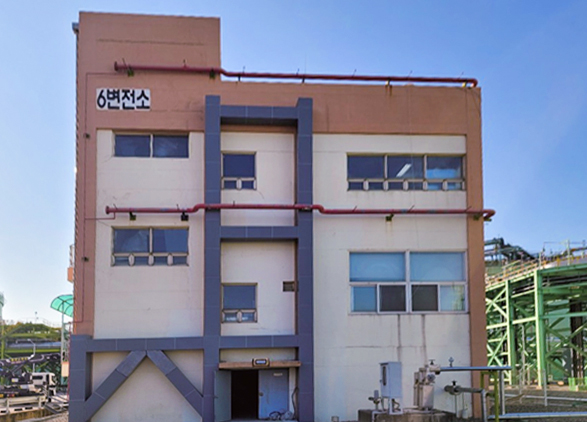

국가중요시설
하수처리장, 가스기지 등 국가안보와 국민생활에 연관된 중요시설

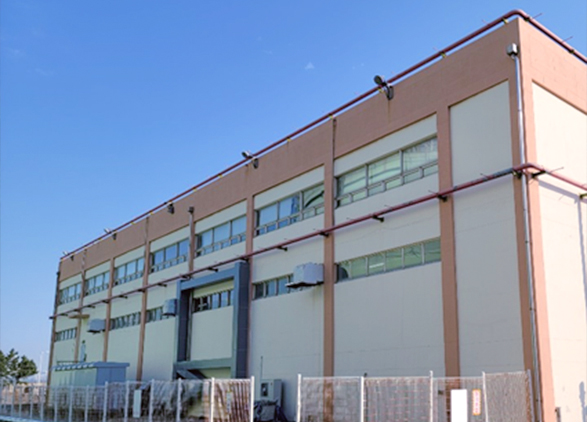

2018년 ○○하수처리장

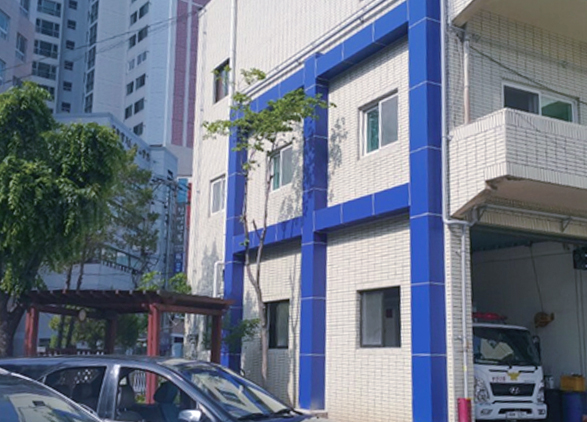

2018년 ○○○소방서
2020년 가스공사 ○○기지
2020년 가스공사 ○○기지
