ES-BEAM 공법
Economic Steel Beam
ES-BEAM 공법 개발개념
기성 철골을 사용한 변단면 철골보로 층고 및 구조물량 절감
특허등록 : 높이가 상이한 철골보의 접합방법 및 이 방법에 의해 접합된 철골보(특허 제 10-0996604호)
데크플레이트 시공방법(특허 제 10-1133577호)

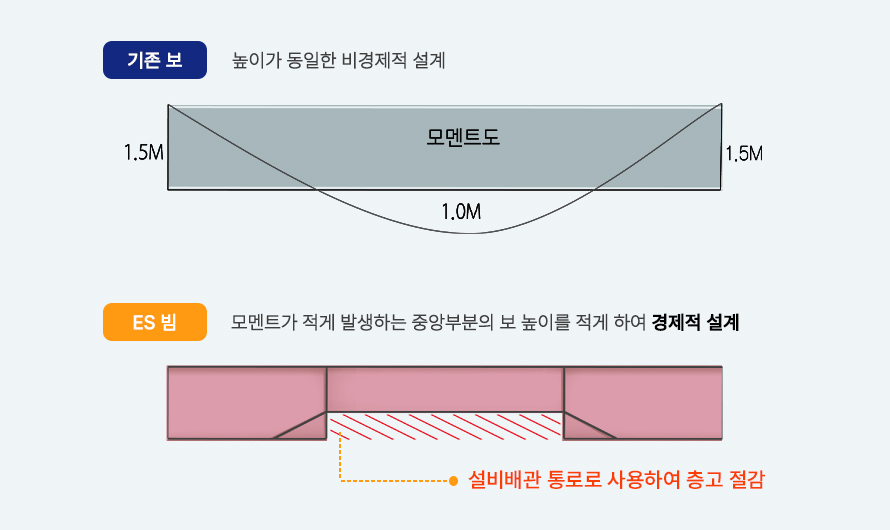

경제적 설계
모멘트가 적게 발생하는 중앙 부분의 보 높이를 적게 하여 경제적 설계

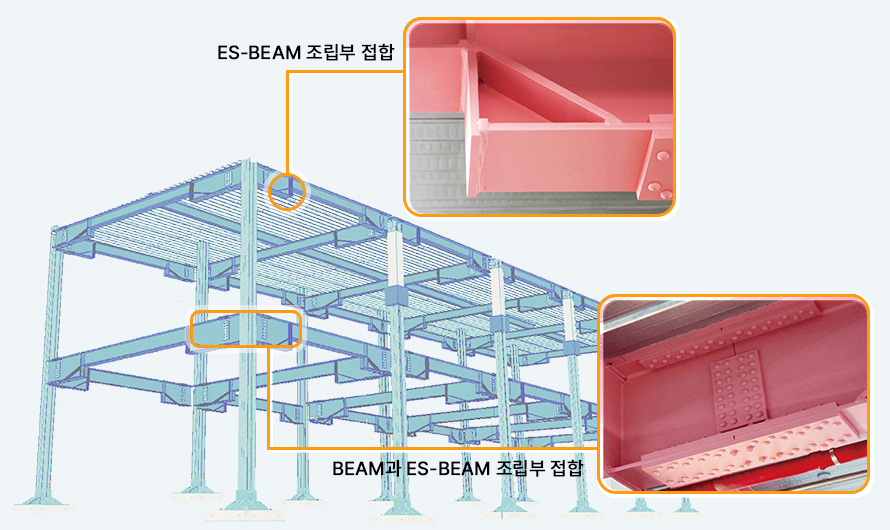

철골설치도(접합부 제작방법)
춤이 큰 보에 보강 플레이트를 용접한 후 중앙부 춤이 작은 보를 용접하여 완성

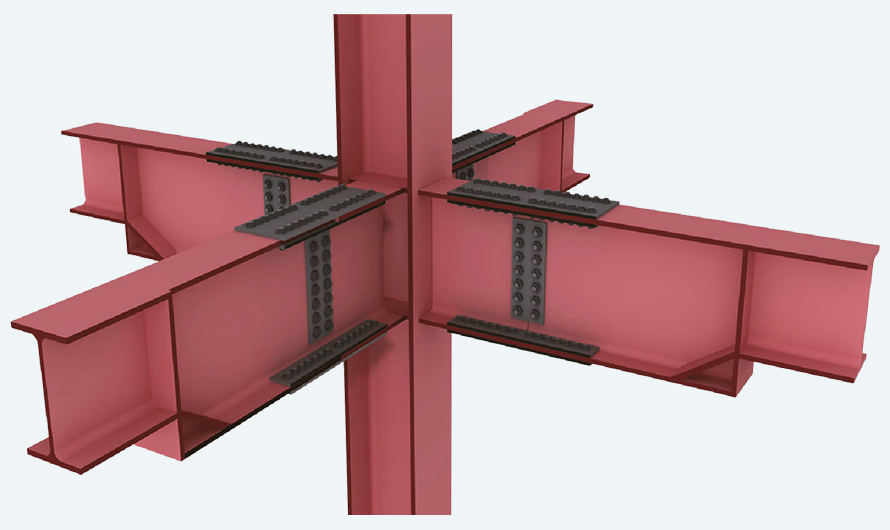

접합부 디테일

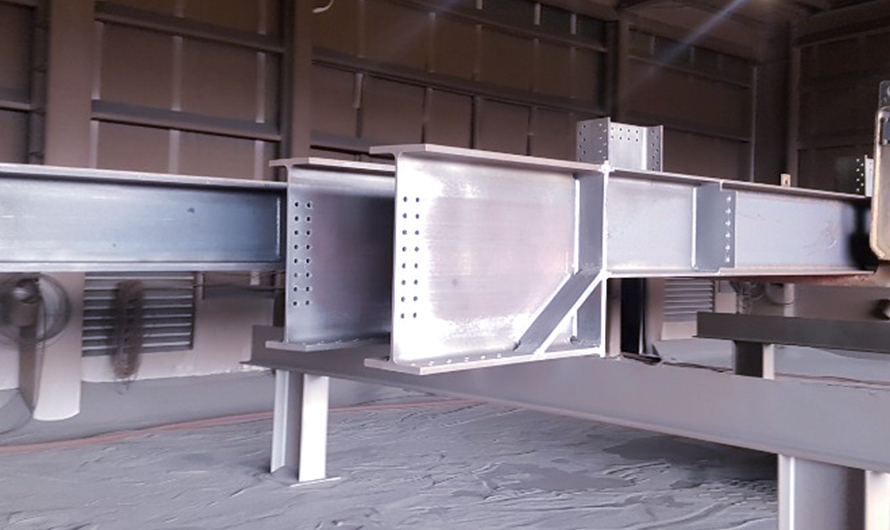

제작사진
ES-BEAM 공법 특장점
경제적인 빔 제작
공장용접, 현장볼트 조립으로 품질우수, 내진성 향상
공사비 절감
일반 철골공법 대비 강재량 15~30% 절감
층고절감
중앙부 설비배관으로 인한 층고 절감효과로 연면적증대, 사업성 극대화
공기 단축
공장제작 현장 설치로 시공용이/공기단축
환경친화적인
저탄소
공법 적용

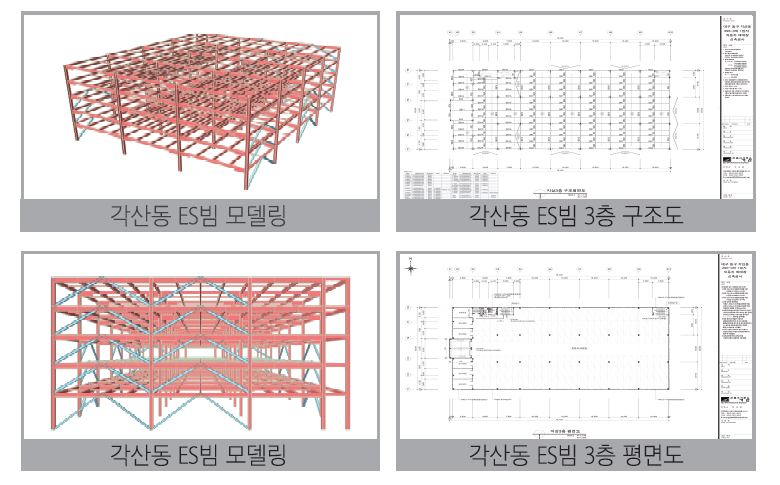

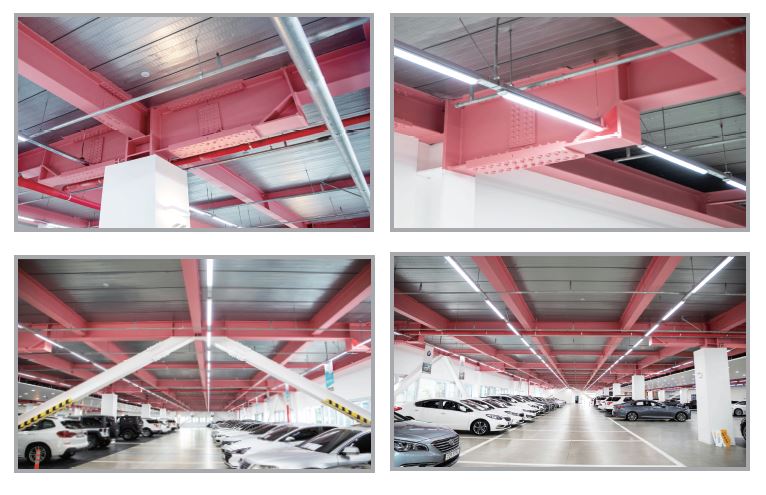

ES-BEAM 공법 시공사례
